产品概述 规格参数 学习资料

  • 在校学生

    想通过自己的努力，进阶知识，
    为就业准备一块坚硬的敲门砖！

  • 单片机工程师

    想扩展技能地图，
    多掌握一门技术，升职加薪！

  • 爱好者、发烧友

    为热爱而学，
    年轻人就要多折腾！

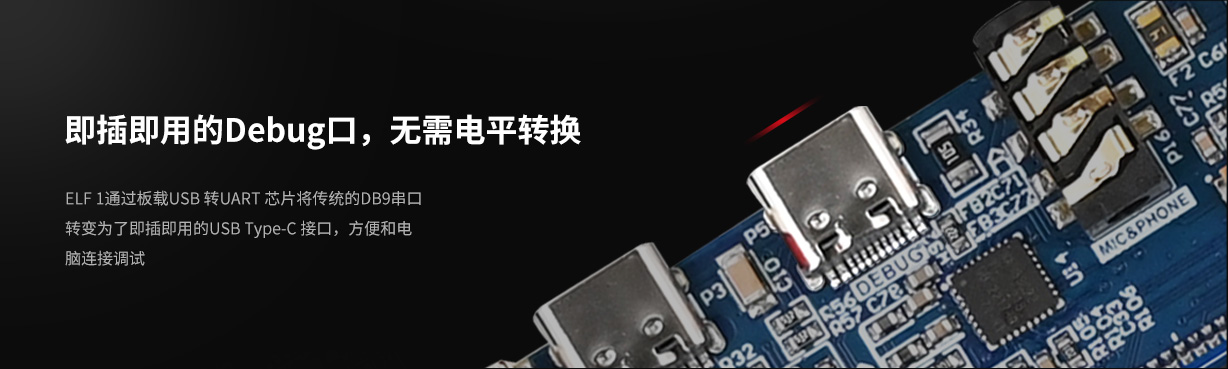

即插即用的Debug口，无需电平转换

ELF 1通过板载USB 转UART 芯片将传统的DB9串口转变为了即插即用的USB Type-C 接口，方便和电脑连接调试

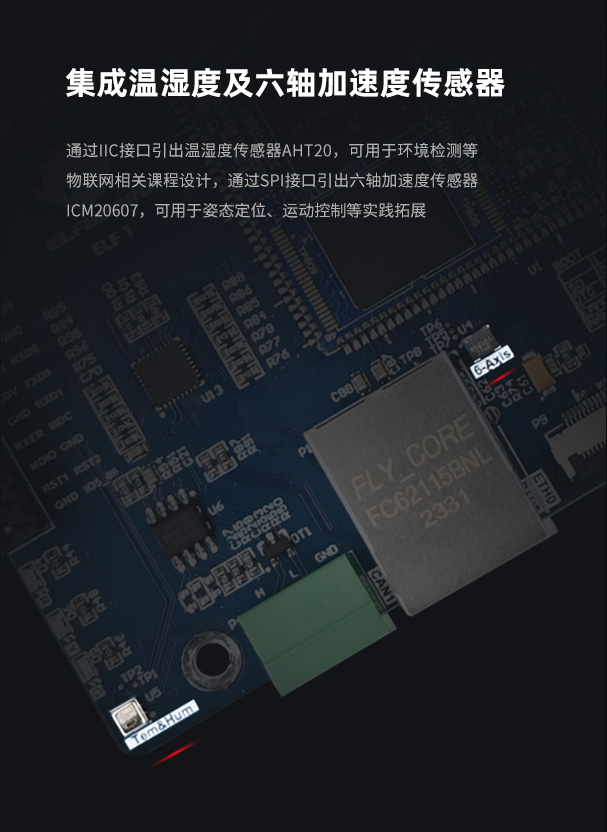

  • 集成温湿度及六轴加速度传感器

    通过IIC接口引出温湿度传感器AHT20，可用于环境检测等物联网相关课程设计，通过SPI接口引出六轴加速度传感器ICM20607，可用于姿态定位、运动控制等实践拓展

  • 排针设计

    ELF 1与ELF 1S通过排针连接，也可通过排针连接所需更多扩展模块，如GPS北斗、LoRa、ZigBee等

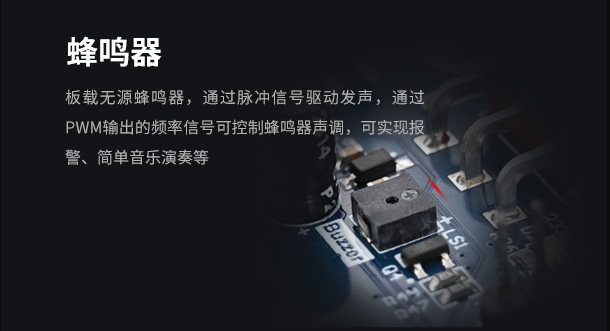

  • 蜂鸣器

    板载无源蜂鸣器，通过脉冲信号驱动发声，通过PWM输出的频率信号可控制蜂鸣器声调，可实现报警、简单音乐演奏等

  • USB OTG 供电烧写二合一

    ELF 1板载USB OTG接口，既可用于烧写系统，又可以为板卡供电，一口多用

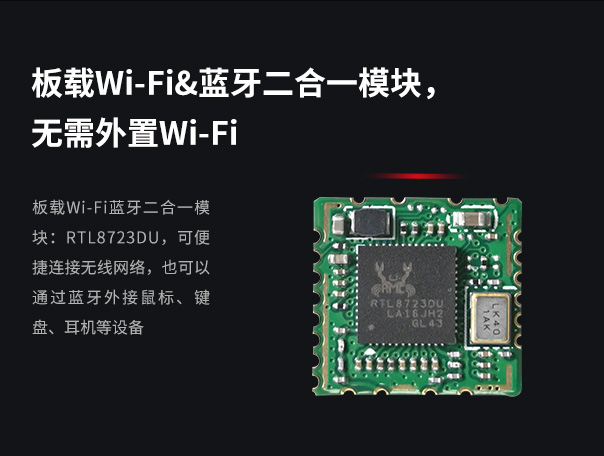

  • 板载Wi-Fi&蓝牙二合一模块，
    无需外置Wi-Fi

    板载Wi-Fi蓝牙二合一模块：RTL8723DU，可便捷连接无线网络，也可以通过蓝牙外接鼠标、键盘、耳机等设备

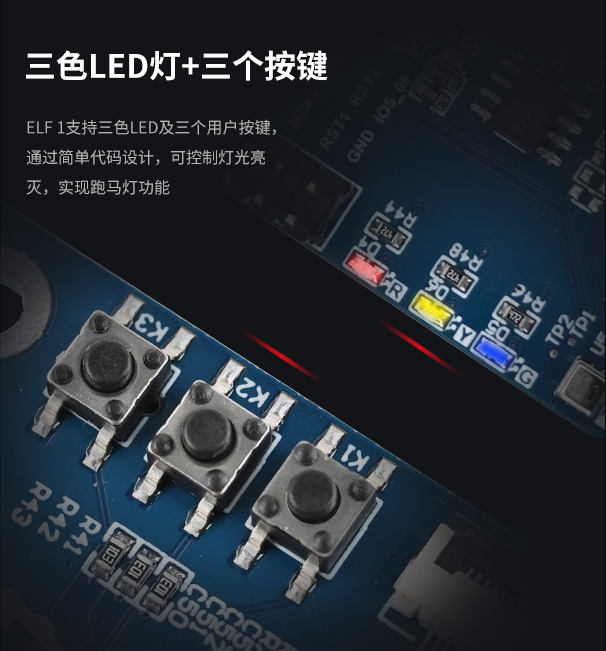

  • 三色LED灯+三个按键

    ELF 1支持三色LED及三个用户按键，通过简单代码设计，可控制灯光亮灭，实现跑马灯功能

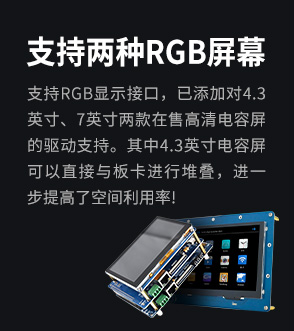

  • 支持两种RGB屏幕

    支持RGB显示接口，已添加对4.3英寸、7英寸两款在售高清电容屏的驱动支持。其中4.3英寸电容屏可以直接与板卡进行堆叠，进一步提高了空间利用率!

    ADC

    ELF 1开发板集成了可调电阻，
    用于测试ADC功能

  • 支持外接摄像头

    支持通过FPC排线（已支持OV5640)或者插针方式外接摄像头，外接屏幕可实现本地显示

  • 在校学生

    想通过自己的努力，进阶知识，
    为就业准备一块坚硬的敲门砖！

  • 单片机工程师

    想扩展技能地图，
    多掌握一门技术，升职加薪！

  • 爱好者、发烧友

    为热爱而学，
    年轻人就要多折腾！

即插即用的Debug口，无需电平转换

ELF 1通过板载USB 转UART 芯片将传统的DB9串口转变为了即插即用的USB Type-C 接口，方便和电脑连接调试

  • 集成温湿度及六轴加速度传感器

    通过IIC接口引出温湿度传感器AHT20，可用于环境检测等物联网相关课程设计，通过SPI接口引出六轴加速度传感器ICM20607，可用于姿态定位、运动控制等实践拓展

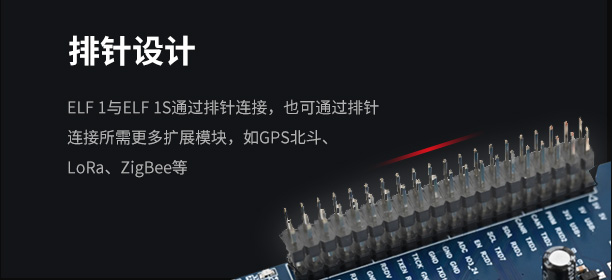

  • 排针设计

    ELF 1与ELF 1S通过排针连接，也可通过排针连接所需更多扩展模块，如GPS北斗、LoRa、ZigBee等

  • 蜂鸣器

    板载无源蜂鸣器，通过脉冲信号驱动发声，通过PWM输出的频率信号可控制蜂鸣器声调，可实现报警、简单音乐演奏等

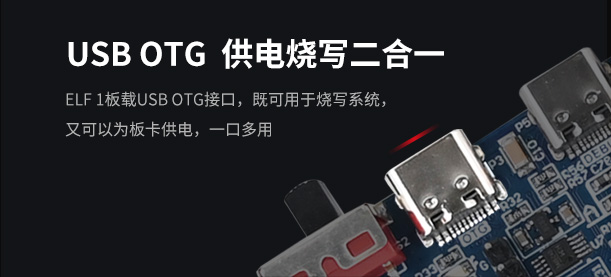

  • USB OTG 供电烧写二合一

    ELF 1板载USB OTG接口，既可用于烧写系统，又可以为板卡供电，一口多用

  • 板载Wi-Fi&蓝牙二合一模块，
    无需外置Wi-Fi

    板载Wi-Fi蓝牙二合一模块：RTL8723DU，可便捷连接无线网络，也可以通过蓝牙外接鼠标、键盘、耳机等设备

  • 三色LED灯+三个按键

    ELF 1支持三色LED及三个用户按键，通过简单代码设计，可控制灯光亮灭，实现跑马灯功能

  • 支持两种RGB屏幕

    支持RGB显示接口，已添加对4.3英寸、7英寸两款在售高清电容屏的驱动支持。其中4.3英寸电容屏可以直接与板卡进行堆叠，进一步提高了空间利用率!

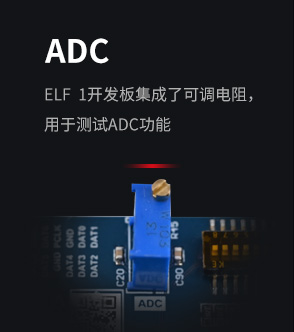

    ADC

    ELF 1开发板集成了可调电阻，
    用于测试ADC功能

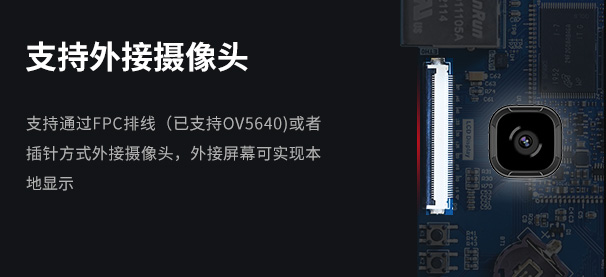

  • 支持外接摄像头

    支持通过FPC排线（已支持OV5640)或者插针方式外接摄像头，外接屏幕可实现本地显示

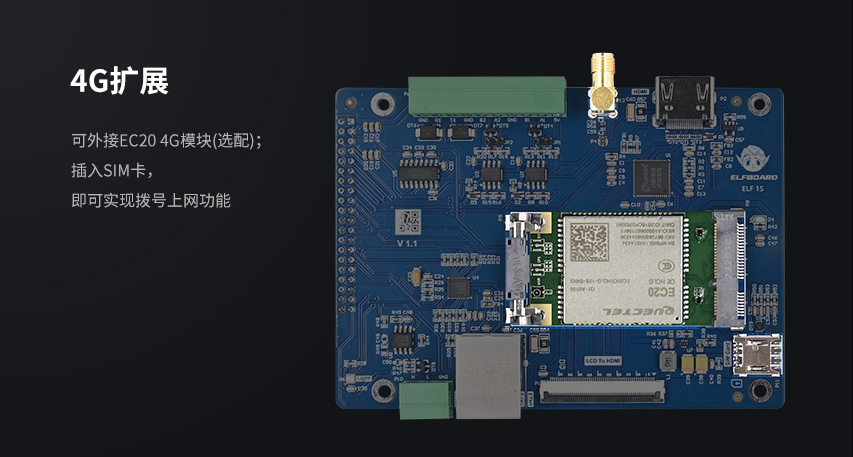

  • 4G扩展

    可外接EC20 4G模块(选配)；
    插入SIM卡，
    即可实现拨号上网功能

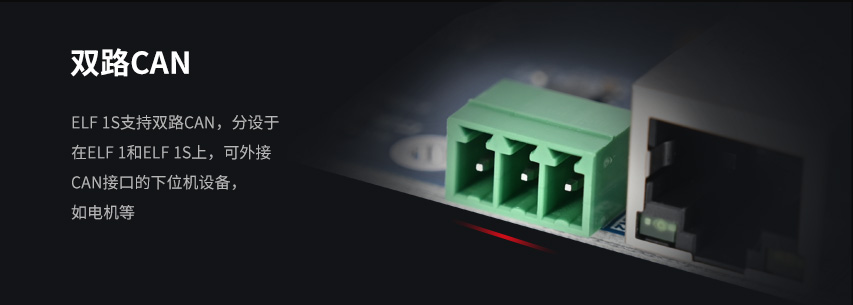

    双路CAN

    ELF 1S支持双路CAN，分设于在ELF 1和ELF 1S上，可外接CAN接口的下位机设备，如电机等

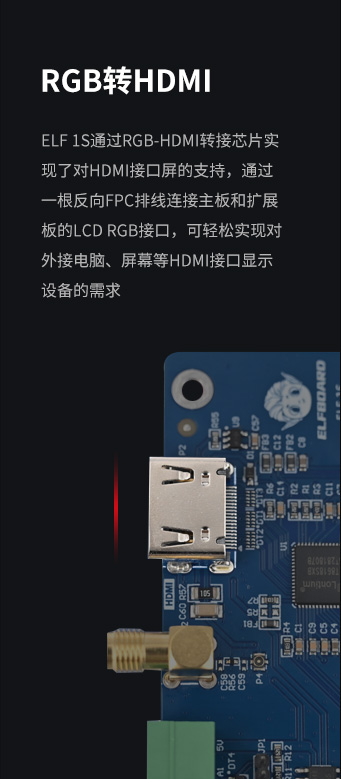

  • RGB转HDMI

    ELF 1S通过RGB-HDMI转接芯片实现了对HDMI接口屏的支持，通过一根反向FPC排线连接主板和扩展板的LCD RGB接口，可轻松实现对外接电脑、屏幕等HDMI接口显示设备的需求

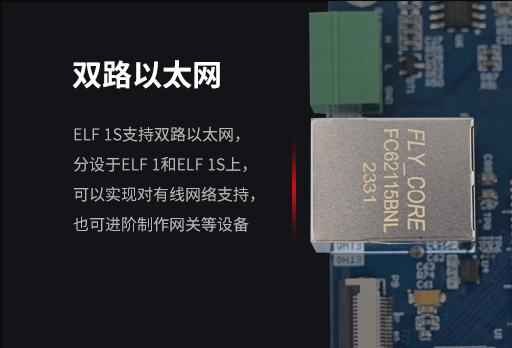

  • 双路以太网

    ELF 1S支持双路以太网，分设于ELF 1和ELF 1S上，可以实现对有线网络支持，也可进阶制作网关等设备

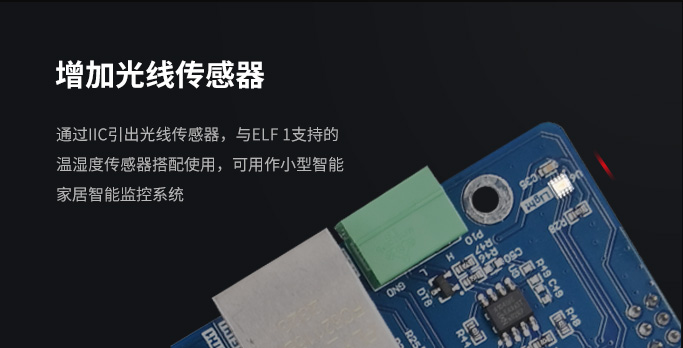

  • 增加光线传感器

    通过IIC引出光线传感器，与ELF 1支持的温湿度传感器搭配使用，可用作小型智能家居智能监控系统
ELF 1/ELF 1S异同点

  • 外设/接口相同点

    外设接口 ELF 1 ELF 1S
    USB OTG √ √
    USB Debug √ √
    音频接口 √ √
    蓝牙Wi-Fi二合一芯片 √ √
    USB HOST 2 2
    板载Wi-Fi&蓝牙 √ √
    摄像头接口 √ √
    ADC √ √
    RTC电池座（含电池） √ √
    复位按键 √ √
    用户按键 √ √
    LCD 3 3
    六轴加速度传感器 √ √
    温湿度传感器 √ √
    LED √ √
    PWM √ √
    ADC √ √
    TF卡座 √ √

  • 外设/接口不同点

    外设接口 ELF 1 ELF 1S
    Ethernet 1 2
    PHY 1 2
    CAN 1 2
    UART 1 2
    光线传感器 × √
    SIM卡槽 × √
    4G模块 × √
    天线接头 × √
    LCD转HDMI × √

    小Tips！

    选型建议：
    ELF 1上集成大部分常用功能，基本可以满足95%的初学者的需求，若所需功能需要ELF 1S来实现，那ELF 1S是一步到位的选择；若暂不确定会不会用到ELF 1S上附加功能，可先选购ELF 1，后续根据自身需要回购扩展板，做到资源最大化利用。
    隐藏玩法：
    ELF 1S是在ELF 1的基础上通过P2排针连接一块扩展板，在该扩展板上额外引出了RS232/485、4G、光线传感器、网口、CAN以及LCD转HDMI接口，若只使用主控板不使用扩展板，则主控板排针对应部分引脚可另作它用，如复用成GPIO,可使用其接口连接LoRa、ZigBee、GPS北斗等其他模块。

只要你是

  • 在线学生
    想通过自己的努力，进阶知识，为就业准备一块坚硬的敲门砖！
  • 单片机工程师
    想扩展技能地图，多掌握一门技术，升职加薪！
  • 爱好者、发烧友
    为热爱而学，年轻人就该多折腾！

核心板规格参数

功能 数量 参数
LCD 1 最高支持RGB888 24位，最高支持WXGA (1366×768)
Camera 1 支持8位并行接口（DVP），最大支持500万像素
SD/MMC/SDIO ≤2 支持1位或4位SD/SDIO卡传输模式，时钟频率最高50MHZ
USB 2 USB 2.0 （最高支持 480 Mbps），内部集成PHY
SAI ≤3 最高支持三路I2S Audio
SPDIF 1 支持1路索尼飞利浦数字音频接口
UART ≤8 每路最高支持 5.0 Mbps
eCSPI ≤4 4路全双工增强同步串行接口，数据速率最高 52 Mbit/s，可配置为支持主 / 从模式，可通过四路片选来支持多个外设
IIC ≤4 支持4路IIC
Ethernet ≤2 10/100Mbps自适应
PWM ≤8 16位
JTAG 1 支持JTAG
KeyPad Port 1 支持8*8按键阵列
CAN ≤2 符合CAN2.0B 规范
ADC ≤10 两个 12 位模数转换器 (ADC)，带最高支持 10 个输入通道
eSAI 1 支持eSAI音频接口
