技术贴|如何在ELF 2开发板中适配 AX200NGW WiFi模块

为ELF 2开发板适配AX200NGW Wi-Fi 6模块，是开发者在嵌入式设备中实现高速无线联网的实际需求，更是解锁其全场景无线通信能力的关键升级。针对ARM架构需要手动适配的特性，本文将提供清晰的步骤，指导屏幕前的小伙伴完成这一适配过程。

方法一：重新制作镜像文件

该方法是在SDK源码中，将内核编译生成的模块文件部署到文件系统中，打包生成新的系统镜像update.img，重新烧写系统镜像后WiFi模块驱动自动加载。

1. 准备工作

方法一的所有操作均在开发环境的SDK中进行，实施前需要将SDK完整拷贝至开发环境并解压。具体操作步骤可参考《ELF 2开发板编译手册》第四章的详细说明。

2. 创建挂载目录

在源码根目录下创建用于挂载文件系统的文件夹 mnt_dir。

elf@ubuntu:~/work/ELF2-linux-source$ mkdir mnt_dir

3. 挂载文件系统

将ubuntu目录下的jammy-rootfs.img文件拷贝到源码根目录下。

elf@ubuntu:~/work/ELF2-linux-source$ cp ubuntu/jammy-rootfs.img ./

执行如下命令将jammy-rootfs.img文件系统挂载到mnt_dir/目录下。

elf@ubuntu:~/work/ELF2-linux-source$ sudo mount jammy-rootfs.img mnt_dir/

4. 编译和安装内核模块

选择平台和文件系统类型，输入1选择elf2平台，再输入1选择desktop文件系统。

elf@ubuntu:~/work/ELF2-linux-source$ ./build.sh chip

编译内核。

elf@ubuntu:~/work/ELF2-linux-source$ ./build.sh kernel

安装模块到挂载的文件系统。

elf@ubuntu:~/work/ELF2-linux-source$ sudo make -C /home/elf/work/ELF2-linux-source/kernel/ CROSS_COMPILE=prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu- ARCH=arm64 modules_install INSTALL_MOD_PATH=$(pwd)/mnt_dir

5. 部署必要文件

将WiFi连接脚本cmddemo_wifi.sh以及热点创建脚本cmddemo_hostap.sh拷贝到文件系统中。

elf@ubuntu:~/work/ELF2-linux-source$ sudo cp cmddemo_wifi.sh ./mnt_dir/usr/bin/ elf@ubuntu:~/work/ELF2-linux-source$ sudo cp cmddemo_hostap.sh ./mnt_dir/usr/bin/

给予文件可执行权限。

elf@ubuntu:~/work/ELF2-linux-source$ sudo chroot ./mnt_dir /bin/bash -c "chmod +x /usr/bin/cmddemo_wifi.sh" elf@ubuntu:~/work/ELF2-linux-source$ sudo chroot ./mnt_dir /bin/bash -c "chmod +x /usr/bin/cmddemo_hostap.sh"

6. 卸载和烧录

修改完成后，取消挂载文件系统。

elf@ubuntu:~/work/ELF2-linux-source$ sudo umount ./mnt_dir

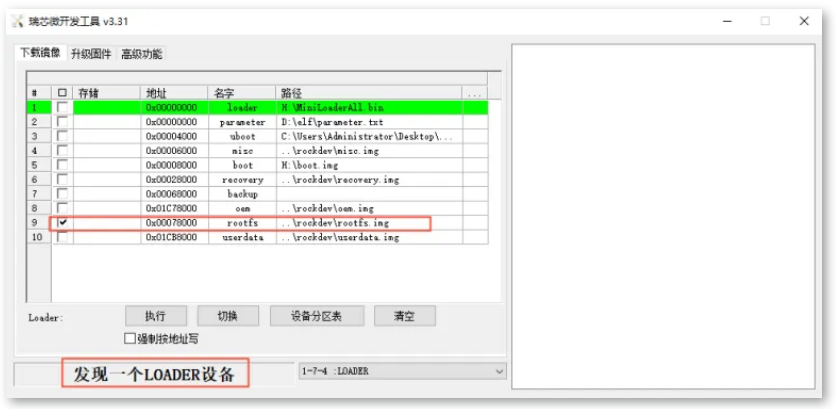

参考《ELF 2开发板编译手册》“5.3 单独更新内核”章节，将修改后的jammy-rootfs.img烧录到开发板。

（注意： jammy-rootfs.img镜像文件的烧录起始地址应设置为0x00078000。）

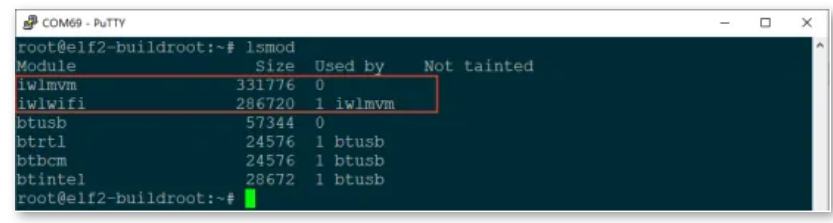

7. lsmod查看是否有模块加载

开发板断电，将AX200NGW 模块安装到 M.2 接口，连接天线开发板上电。使用lsmod查看是否有模块加载，有模块加载说明上述操作没有问题。

root@elf2-desktop:/usr/lib/modules# syncroot@elf2-desktop:/usr/lib/modules# reboot//重启之后使用lsmod查看root@elf2-desktop:~# lsmodModule                  Size  Used byiwlmvm                331776  0iwlwifi               286720  1 iwlmvmbtusb                  57344  0btrtl                  24576  1 btusbbtbcm                  24576  1 btusbbtintel                28672  1 btusb

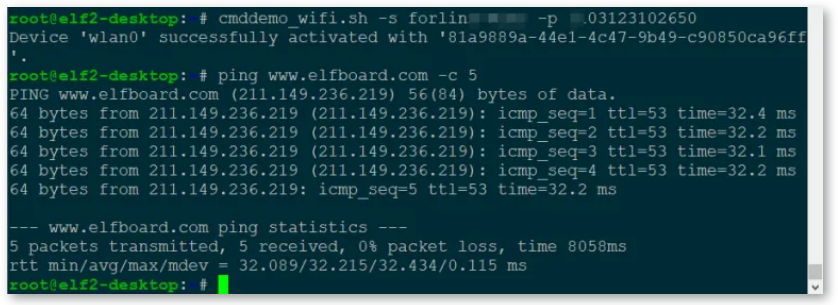

8. 测试

查看有模块加载后，执行如下命令测试 WiFi 连接。

//root@elf2-desktop:~# cmddemo_wifi.sh -s SSID -p password //SSID：热点名称； password：热点密码。root@elf2-desktop:~# cmddemo_wifi.sh -s forlinx -p 03123102650Device 'wlan0' successfully activated with '81a9889a-44e1-4c47-9b49-c90850ca96ff'.//拨号成功之后ping下elfboard官网，能ping通说明WiFi可以正常使用root@elf2-desktop:~# ping www.elfboard.com -c 5PING www.elfboard.com (211.149.236.219) 56(84) bytes of data.64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=1 ttl=53 time=32.2 ms64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=2 ttl=53 time=32.0 ms64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=3 ttl=53 time=32.0 ms64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=4 ttl=53 time=31.9 ms64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=5 ttl=53 time=32.3 ms--- www.elfboard.com ping statistics ---5 packets transmitted, 5 received, 0% packet loss, time 4005msrtt min/avg/max/mdev = 31.948/32.074/32.266/0.140 ms

方法二：拷贝模块到文件系统

方法二采用模块化部署方案，通过将生成的模块文件直接拷贝至文件系统完成部署。需特别注意的是，若重新烧写系统，则需要重新执行完整的模块部署流程。

1. 在文件系统解压

将内核模块归档文件5.10.209.tar通过u盘拷贝到Ubuntu系统的/usr/lib/modules/路径下，然后提取归档内容：

root@elf2-desktop:~# cp /run/media/sda1/5.10.209.tar /usr/lib/modulesroot@elf2-desktop:~# cd /usr/lib/modulesroot@elf2-desktop:/usr/lib/modules# tar xvf 5.10.209.tar

2. 完成之后保存重启

root@elf2-desktop:/usr/lib/modules# syncroot@elf2-desktop:/usr/lib/modules# reboot

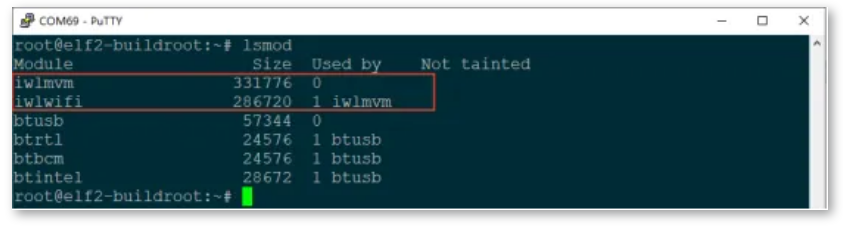

3. lsmod查看是否有模块加载

开发板断电，将AX200NGW模块安装到M.2接口，连接天线开发板上电。使用lsmod查看是否有模块加载，有模块加载说明上述操作没有问题。

//重启之后使用lsmod查看root@elf2-desktop:~# lsmodModule                  Size  Used byiwlmvm                331776  0iwlwifi               286720  1 iwlmvmbtusb                  57344  0btrtl                  24576  1 btusbbtbcm                  24576  1 btusbbtintel                28672  1 btusb

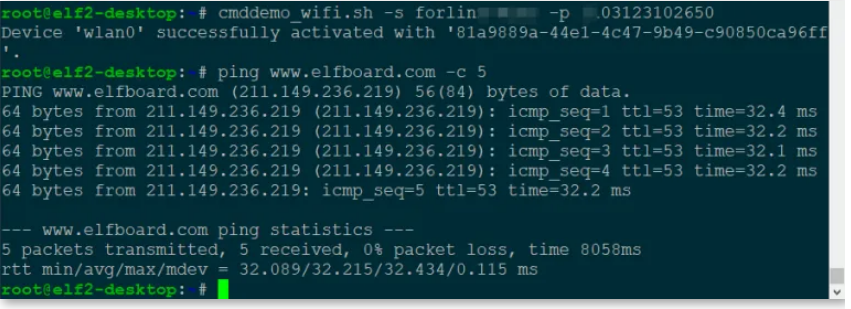

4. 测试

拷贝拨号脚本cmddemo_wifi.sh到/usr/bin下面，执行拨号脚本。

root@elf2-desktop:~# cp /run/media/sda1/cmddemo_wifi.sh /usr/bin///root@elf2-desktop:~# cmddemo_wifi.sh -s SSID -p password //SSID：热点名称； password：热点密码。root@elf2-desktop:~# cmddemo_wifi.sh -s forlinx -p 03123102650Device 'wlan0' successfully activated with '81a9889a-44e1-4c47-9b49-c90850ca96ff'.//拨号成功之后ping下elfboard官网，能ping通说明WiFi可以正常使用root@elf2-desktop:~# ping www.elfboard.com -c 5PING www.elfboard.com (211.149.236.219) 56(84) bytes of data.64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=1 ttl=53 time=32.2 ms64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=2 ttl=53 time=32.0 ms64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=3 ttl=53 time=32.0 ms64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=4 ttl=53 time=31.9 ms64 bytes from 211.149.236.219 (211.149.236.219): icmp_seq=5 ttl=53 time=32.3 ms--- www.elfboard.com ping statistics ---5 packets transmitted, 5 received, 0% packet loss, time 4005msrtt min/avg/max/mdev = 31.948/32.074/32.266/0.140 ms
